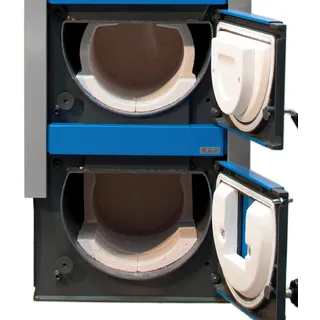

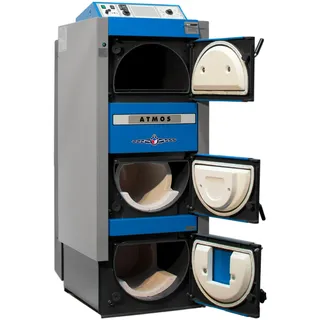

Die ATMOS GSP Kombikessel Die ATMOS GSP Kombikessel vereinen eine sparsame Holzheizung mit einer automatischen Pelletheizung. Im Fokus dieser Serie steht dabei – neben Effizienz und Komfort – vor allem die Platzersparnis, da beide Kesseleinheiten übereinander angeordnet sind. – variabel in der Brennstoffwahl – mit automatischer Umschaltung – mit 5.500 € Bafa förderfähig ATMOS GSP Kombikessel für Holz und Pellet Wer mit Holz preiswert heizen will, aber auch auf den Komfort einer automatischen Heizung nicht verzichten möchte, dem bieten wir mit unseren GSP Kombikessel, dazu die passende Möglichkeit. Ein großer Vorteil der ATMOS GSP Kombikessel gegenüber anderen Produkten ist der, dass die Brennkammern übereinander angeordnet sind und der Kessel dadurch nur wenig Stellplatz benötigt. Durch diese Platzersparnis sind die GSP Kessel sehr gefragt und haben sich seit der Marteinführung 2012 stark etabliert. Die GSP Serie umfasst die Kesseltypen DC25GSP und DC30GSP. Beide Kessel sind jeweils mit dem A25GSP Pelletbrenner ausgestattet und werden auf Grund ihres hohen Wirkungsgrades von über 90% und ihrer geringen Abgaswerte staatlich bezuschusst. Aktuell beträgt der Fördersatz 5.500€ (Stand 1/2017)- nähere Information erhalten Sie unter www.bafa.de und auf unserer Übersichtsseite zur Förderung zur Bafa Übersicht. Zum Aufbau: Die Basis für den Holzteil sind der DC25GSE und DC30GSE Holzvergaser. Hinter der oberen Tür befindet sich der Füllraum des Holzvergaserteils. Dieser ist (wie auch beim GSE Holzvergaser) sehr groß dimensioniert. Beide Kessel haben ein Füllvolumen von 120 dm3 und fassen Holzscheite mit bis zu 58cm Länge. Das schafft Komfort beim Holzheizen, da bei dem Befüllvorgang eine große Menge mit einmal aufgelegt werden kann. Hinter der mittleren Tür befindet sich die Brennkammer des Holzvergasers. Diese besteht aus keramischen Brennschalen, welche dem Kessel eine Langlebigkeit und hervorragenden Verbrennungswerte sichern. Wenn sich nach Jahren der Verscheiß der Keramikteile eingestellt hat und ein Austausch erforderlich ist, kann jedes einzelne Keramikteil preiswert und unkompliziert gewechselt werden. Hinter der unteren Tür befindet sich die Brennkammer des Pelletbrenners. Falls es vom Anlagenbetreiber gewünscht ist, startet dieser automatisch, wenn sich der Pufferspeicher abgekühlt hat. In Verbindung mit unserer JBR Wifi Regelung kann dieser Vorgang sogar per Telefon, Tablet oder PC aus der Ferne gesteuert werden. Ausgestattet mit Dual-Belimo Der ATMOS GSP Kombikessel hat (wie auch der GSPL und KC SPL Kombikessel) einen Belimostellantrieb der 2 Funktionen erfüllt. Zum einen fährt er die Luftzufuhr im Stückgutbetrieb auf eine reduzierte Stellung, wenn eine definierte Abgastemperatur erreicht wird. Damit wird der hohe Wirkungsgrad des Kessels sichergestellt. Bei der anderen Funktion schließt der Belimo zu 100% die selbe Luftklappe, wenn der Kessel im Pelletbetrieb ist. Dadurch gibt es keine verfälschten Abgaswerte und der Kessel kann ohne Umbaumaßnahmen eingestellt und gemessen werden. Pelletbrenner A25 GSP Der neue Atmos GSP Pelletbrenner hat im Unterschied zum normalen A25 Brenner einen Belimo – Stellmotor, welcher den Luftkanal zu 100% schließt, wenn der GSP Kessel im Holzbetrieb ist. Dadurch wird eine Luftzirkulation durch den Pelletbrenner vermieden, sodass der Kessel sofort im Holzbetrieb gemessen und eingestellt werden kann. Eine automatische Umschaltung nach Abbrand des Holzes in den Pelletbetrieb ist daher uneingeschränkt möglich. Maße der ATMOS GSP Kombikessel Maße DC25GSP DC30GSP A 1765 1765 B 1030 1030 C 680 680 D 1445 1445 E 150/152 150/152 F 430 430 G 204 204 H 1503 1503 CH 256 256 I 87 87 J 1 1/2′′ 1 1/2′′ Anschlüße Nr. Bauteil Nr. Bauteil 1. Anschluss für thermische Ablaufsicherung 24. Betriebsartenschalter 2. Anschluss für thermische Ablaufsicherung 25. Thermometer 3. oberer Reinigungsdeckel 26. Kesselthermostat 4. Kabeleinführung 27. Schacht für Regelungseinbau 5. Rauchrohranschluss 28. Rauchgasthermostat 6. Saugzuggebläse 29. Gestänge für Anheizklappe 7. mittlere Reinigungsdeckel 30. obere Türsibrale 8. unterer Reinigungsdeckel 31. Türdichtung 9. Kessel – Entleerung 32. Türdichtung 10. Kessel – Rücklauf 33. keramischer Halbmond 11. Fühlerstecker mit Kabel für Brenner 34. untere Türsibrale 12. Brennerstecker 35. große Türdichtung 13. Reservestecker 36. Pelletbrennkammer linke Seite 14. Belimo Dualstellantrieb 37. hintere Front Pelletbrennkammer 15. Frischluftklappe 38. Pelletbrennkammer rechte Seite 16. Typenschild mit Seriennummer 39. Brennkammer linke Seite 17. Anschluss Ladepumpe 40. Brennkammer rechte Seite 18. Anschluss Stromzufuhr 230V 41. Brennkammer hintere Front 19. Kabeleinführung 42. Verriegelungstaster 20. Kessel – Vorlauf 43. STB Sicherheitsthermostat 21. Anschluss Feuerzugsregler 44. Gestänge für Anheizklappe 22. Hauptschalter 45. Hebel für Anheizklappe 23. Hauptsicherung Technische Daten GSP Kombikessel AT...
Allgemeine Beschreibung Die ATMOS GSP Kombikessel vereinen eine effiziente Holzheizung mit einer automatischen Pelletheizung. Diese Kombination bietet nicht nur Komfort, sondern auch Platzersparnis, da die beiden Kesseleinheiten übereinander angeordnet sind. Die GSP Serie umfasst die Kesseltypen DC25GSP und DC30GSP, die jeweils mit dem A25GSP Pelletbrenner ausgestattet sind. Beide Kessel zeichnen sich durch einen hohen Wirkungsgrad von über 90% und geringe Abgaswerte aus, was staatliche Zuschüsse von bis zu 5.500 € ermöglicht. Technische daten Leistung – Holz: DC25GSP: 25 kW, DC30GSP: 29,8 kW Leistung – Pellet: 6-20 kW Heizfläche: 4,1 m2 Brennstoffschacht Inhalt: 125 dm3 Füllraum Abmessungen: 450 x 260 mm Vorgeschriebener Schornsteinzug: DC25GSP: 18 Pa, DC30GSP: 20 Pa Max. Arbeitsdruck Wasser: 250 kPa Kesselgewicht: DC25GSP: 659 kg, DC30GSP: 656 kg Abzugsrohrstutzen Durchmesser: 150/152 mm Elektroteile Schutzart: IP 20 Elektrische Leistungsaufnahme – bei Pellet – Start: 572 W
