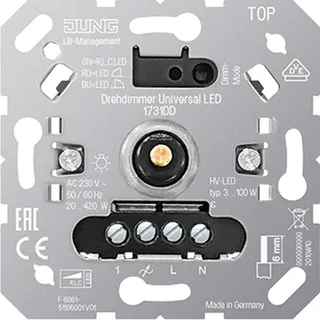

Jung LED‐Drehdimmer Universal 1731 DD Mit dem LED‐Drehdimmer Universal 1731 DD erleben Sie eine präzise und flexible Lichtsteuerung, die sich nahtlos in Ihre Wohnumgebung einfügt. Sanftes Dimmen, intelligente Speichermöglichkeiten und moderne Schutzfunktionen verschmelzen zu einem technisch durchdachten Produkt, das Ihren Alltag bereichert. Produktmerkmale Phasenan‐ und Phasenabschnittdimmung mit automatischer oder manueller Anpassung an die angeschlossene Last LED‐Anzeige zur Visualisierung der aktuell eingestellten Betriebsart Betrieb ohne Neutralleiter möglich Lampenschonender Softstart beim Einschalten Speicherfunktion für zuletzt eingestellte Helligkeit, Einschalthelligkeit und Minimalhelligkeit Nebenstelleneingang ermöglicht Erweiterung über zusätzliche Steuerstellen Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz integriert Hotelcard‐Funktion für komfortable Lichtsteuerung in Gastbereichen Leistungserwei
Drehdimmer Universal LED, mit Nebenstelleneingang Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U
1731DD LED-Drehdimmer zum Schalten und Dimmen von Beleuchtung mit Inkrementalgeber mit Nebenstelleneingang Betrieb mit geeigneter Abdeckung, siehe Zubehör Montage in Gerätedose nach DIN 49073 Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze möglich passende Abdeckungen: Serie AS / A: Art.-Nrn.: A 1540 .. Serie CD: Art.-Nrn.: CD 1540 .. Serie SL: Art.-Nrn.: SL 1540 .. Serie LS : Art.-Nrn.: LS 1940 .., .. 1940 ..
Der Drehdimmer UNI LED 1731DD von JUNG ist ein vielseitiges Steuergerät, das für das Schalten und Dimmen von verschiedenen Beleuchtungssystemen konzipiert ist. Er arbeitet nach dem Phasenan- oder Phasenabschnittprinzip und ermöglicht eine automatische oder manuelle Anpassung des Dimmprinzips, um eine optimale Leistung zu gewährleisten. Der Dimmer ist für den Einsatz mit LED-, Glüh- und Halogenlampen geeignet und bietet eine benutzerfreundliche Bedienung über einen Drehschalter. Die Montage erfolgt in einer Unterputzdose nach DIN 49073, was eine einfache Installation ermöglicht. Der 1731DD verfügt über eine Softstart-Funktion, die das Einschalten der Lampen sanft gestaltet und somit deren Lebensdauer verlängert. Zudem können individuelle Helligkeitseinstellungen gespeichert werden, was eine flexible Anpassung der Lichtverhältnisse ermöglicht. Mit einem elektronischen Kurzschlussschutz und Übertemperaturschutz ist der Dimmer zudem sicher im Betrieb. - Automatische Erkennung für Phasenan- und Phasenabschnittdimmen - Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit - Lichtwertspeicherung für individuelle Helligkeitseinstellungen - Anschluss von Nebenstellen möglich - Überlastsicher und kurzschlussfest mit elektronischem Schutz.
Der Jung LED-Drehdimmer 1731 DD mit Inkrementalgeber und Nebenstelleneingang ist zum Schalten und Dimmen von Beleuchtung geeignet. Der Betrieb sollte mit geeigneter Abdeckung und die Montage in einer Gerätedose nach DIN 49073 erfolgen. Das Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip. Die Einstellung des zur Last passenden Dimmprinzips kann automatisch oder manuell erfolgen. Der Dimmer kann ohne Neutralleiter betrieben werden. Einschalten ist durch lampenschonenden Softstart und mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit möglich. Einschalthelligkeit und Minimalhelligkeit sind dauerhaft speicherbar. Der Anschluss von Nebenstellen ist möglich. Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden. Der Dimmer hat einen elektronischen Übertemperaturschutz sowie eine Hotelcard-Funktion.
Jung Drehdimmer Universal LED mit Inkrementalgeber, mit NebenstelleneingangBestimmungsgemäßer Gebrauch: • Schalten und Dimmen von Beleuchtung• Betrieb mit geeigneter Abdeckung• Montage in Gerätedose nach DIN 49073Produkteigenschaften: • Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip• Automatische Einstellung des zur Last passenden Dimmprinzips• Anzeige der eingestellten Betriebsart mittels LED• Gerät kann ohne Neutralleiter betrieben werden• Einschalten durch lampenschonenden Softstart• Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit• Einschalthelligkeit dauerhaft speicherbar• Minimalhelligkeit dauerhaft speicherbar• Anschluss von Nebenstellen möglich• Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden• Elektronischer Übertemperaturschutz• Leistungserweiterung durch Leistungszusätze möglichAbdeckungen:Serie AS / A: Art.-Nrn.: A 1740 .. Serie CD: Art.-Nrn.: CD 1740 ..Serie LS : Art.-Nrn.: LS 1740 .. Technische Daten: Nennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung: ca. 0,35 WVerlustleistung: ca. 4 WUmgebungstemperatur: −5 ... +45 °CAnschlussleistung bei 25 °CGlühlampen: 20 ... 420 WHV-Halogenlampen: 20 ... 420 WElektronische Trafos: 20 ... 420 WElektronische Trafos mit NV-LED: typ. 20 ... 100 WInduktive Trafos: 20 ... 420 VAInduktive Trafos mit NV-LED: typ. 20 ... 100 VAHV-LED-Lampen dimmbar: typ. 3 ... 100 WKompaktleuchtstofflampen dimmbar: typ. 3 ... 100 WBei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.Ohmsch-kapazitiv: 20 ... 420 WKapazitiv-induktiv: nicht zulässigOhmsch-induktiv: 20 ... 420 VAOhmsch und HV-LED: typ. 3 ... 100 WOhmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 WLeistungsreduzierungLeistungszusätze: siehe Anleitung LeistungszusatzAnschluss: Schraubklemmeneindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 1,5 mm2Anzahl NebenstellenDrehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 5Nebenstelle 2-Draht Art.-Nr.: 1720 NE: unbegrenztTaster: unbegrenztGesamtlänge Nebenstellenleitung: max. 100 mGesamtlänge Lastleitung: max. 100 m
Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 UTechnische Datentr:nth-child(odd){background-color:lightgrey;}Zusammenstellung BasiselementBedienungsart Dreh-/DruckknopfApp-Steuerung über Bluetooth neinDimmung Phasenanschnitt jaDimmung Phasenabschnitt jaSeriendimmer neinLastart universalNebenstelleneingang jaLichtwertspeicher jaVerwendbar mit Taste neinVerwendbar mit Bewegungsmelder neinVerwendbar mit Präsenzmelder neinVerwendbar mit Zeitschalter/Timer neinVerwendbar mit Funktaste neinMontageart UnterputzBefestigungsart Krallen-/SchraubbefestigungWerkstoff sonstigeWerkstoffgüte sonstigeHalogenfrei jaNennspannung 230 VFrequenz 50..60 HzAnschlussart SchraubklemmeAderquerschnitt 0,5..4 mm2Verkaufseinheit1 STK
Zusammenstellung=BasiselementBedienungsart=Dreh-/DruckknopfAnzahl der Einheiten=1App-Steuerung über Bluetooth=neinDimmung Phasenanschnitt=jaDimmung Phasenabschnitt=jaSeriendimmer=neinLastart=universalNebenstelleneingang=jaLichtwertspeicher=jaVerwendbar mit Taste=neinVerwendbar mit Bewegungsmelder=neinVerwendbar mit Präsenzmelder=neinVerwendbar mit Zeitschalter/Timer=neinVerwendbar mit Funktaste=neinMin. Helligkeit steuerbar=jaMontageart=UnterputzBefestigungsart=Krallen-/SchraubbefestigungWerkstoff=sonstigeWerkstoffgüte=sonstigeHalogenfrei=jaNennspannung=230 VFrequenz=50 HzLeistungsaufnahme=4 WAnschlussart=SchraubklemmeAderquerschnitt=0,5 mm2Min. Tiefe der Gerätedose=32 mm
Eigenschaften • Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung\n• Betrieb mit geeigneter Abdeckung\n• Montage in Gerätedose mit Abmessungen nach DIN49073\n• Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip\n• Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips\n• Anzeige der eingestellten Betriebsart mittels LED\n• Gerät kann ohne Neutralleiter betrieben werden\n• Einschalten durch lampenschonenden Softstart\n• Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit\n• Einschalthelligkeit dauerhaft speicherbar\n• Minimalhelligkeit dauerhaft speicherbar\n• Anschluss von Nebenstellen möglich\n• Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7Sekunden\n• Elektronischer Übertemperaturschutz\n• Hotelcard-Funktion\n• Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ1755REG) möglich\n• Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KMLED230U
