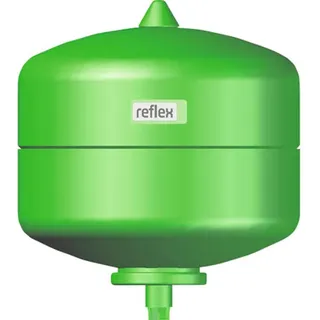

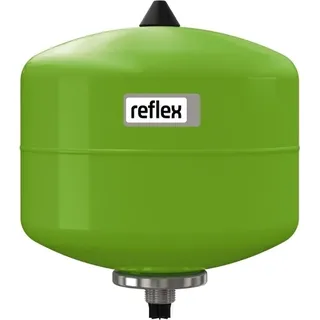

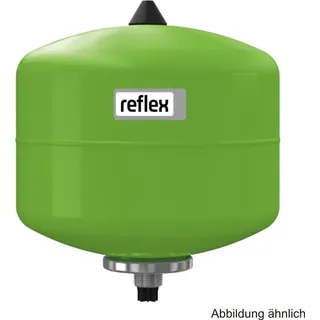

Reflex Refix DD 12, grün

Andere

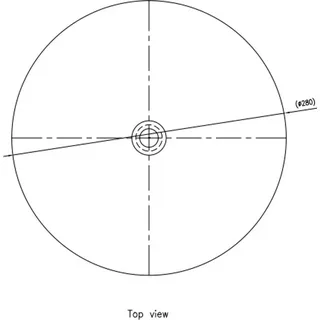

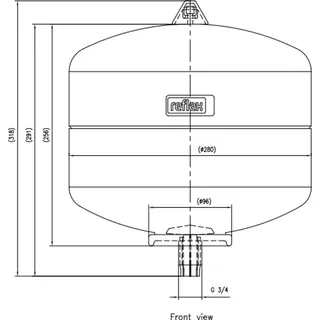

Allgemeine Beschreibung Das Reflex Refix DD 12 ist ein durchströmtes Membran-Druckausdehnungsgefäß in grün, das speziell für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen entwickelt wurde. Es bietet eine effiziente Lösung zur Wassereinsparung in Verbindung mit Wassererwärmern und erfüllt hohe hygienische Anforderungen nach DIN 1988. Technische daten Typ: DD 12 Nennvolumen: 12 l Nutzvolumen: 9 l Max. zul. Betriebstemperatur: 70 °C Max. zul. Betriebsüberdruck: 10 bar Gasvordruck werksseitig: 4 bar Durchmesser: 280 mm Höhe: 318 mm Kippmaß: ca. 424 mm Gewicht: 2,20 kg Anschluss: Außengewinde (metrisch) G 3/4" Kompatibilität und Zubehör Das erforderliche T-Stück ist im Lieferumfang enthalten. Flowjet Durchströmungsarmatur ist optional erhältlich. Installation Geeignet ausschließlich für Kaltwasseranlagen. Bitte die Montage- und Bedienungsanleitung berücksichtigen. Anwendung Für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen. Geeignet für Zentralheizung. Platzierung: vertikal. Weitere Informationen Hygienische Anforderungen: Außen- und Innenbeschichtung nach KTW-A. Membran nach Elastomerleitlinie und W 270. Prüfung nach DIN 4807 T5. Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EU. Wasserberührende Teile sind korrosionsgeschützt. Nicht tauschbare Vollmembran nach DIN EN 13831. DIN DVGW Reg.-Nr. NW-0411AT2534.

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Reflex Membran-Druckausdehnungsgefäß Refix DD 12, grün, 10 barfür Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagenmit Membran nach Elastomerleitlinie und W 270Außen- und Innenbeschichtung nach KTW-Ageeignet ausschließlich für Kaltwasseranlagendie Durchströmung wird mittels High-Flow Durchströmungsstern und beiliegendem T-Stück 3/4' realisiertGefässe sind gebaut nach DIN EN 13831Gefässe sind geprüft nach DIN 4807 T5Gefäße mit einem zulässigen Betriebsüberdruck von 10/16 bar mit DIN DVGW Reg.-Nr. NW-0411AT2534Zulassung gemäß Richtlinie über Druckgeräte 2014/68/EUdurchströmt mit High-Flow-Durchströmungssternwasserberührende Teile korrosionsgeschütztnicht tauschbare Vollmembran nach DIN EN 13831 DIN 4807 T5, KTW-C und W270außen und innen nach KTW-A beschichtetkombinierbar mit Flowjet Durchströmungsarmatur33 Liter mit Befestigungslaschenausschließlich für den Einsatz in Kaltwasserleitungen (bitte die Montage- und Bedienungsanleitung berücksichtigen)Technische EigenschaftenTyp DD 12Nennvolumen 12 lMax. Nutzvolumen 9 lMax. zul. Systemtemperatur 70 °CMax. zul. Betriebstemperatur 70 °CMax. zul. Betriebsüberdruck 10 barGasvordruck werksseitig 4 barAnschluss WBI G 3/4"Durchmesser 280 mmMax. Höhe 318 mmKippmaß ca. 424 mmGewicht 2,20 kg für Trinkwasser-, Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988, Anschluss aus Edelstahl, durchströmt mit High-Flow-Durchströmungsstern, Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 270, gebaut und geprüft nach DIN 4807 T5, DIN DVGW Reg.-Nr. NW-0411AT2534, Zulassung gem. Richtlinie über Druckgeräte 97/23/EG, außen und innen beschichtet nach KTW-A, Vordruck 4 bar, kombinierbar mit Flowjet Durchströmungsarmatur, bis 70 °C Technische Daten:Werksnummer: 7308200Produktkategorie: AusdehnungsgefässAnschluss: G 3/4"bar: 10Höhe: 318 mmTyp: DD 12Marke: REFLEXDurchmesser: 280Volumen: 12max. Betriebsdruck: 10 barVordruck: 4Gesamthöhe: 318Anschlussgröße: 3/4"Farbe: grün Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:Werksnummer: 7308200Produktkategorie: AusdehnungsgefässAnschluss: G 3/4"bar: 10Höhe: 318 mmTyp: DD 12Marke: REFLEXDurchmesser: 280Volumen: 12max. Betriebsdruck: 10 barVordruck: 4Gesamthöhe: 318Anschlussgröße: 3/4"Farbe: grün Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Eigenschaften: 'refix DD', durchströmtes Membrandruckausdehnungsgefäß für Trinkwassererwärmungs-, Wasserversorgungs- und Druckerhöhungsanlagen. Gebaut und geprüft nach DIN 4807 Teil 5 bzw. DIN-DVGW (Reg.-Nr.NW 9481AT2534). Zulassung gemäß EU-Druckgeräterichtlinie 97/23/EG. Wasserdurchfluss mittels High-Flow Durchströmungsstern und beiliegendem T-Stück Rp 3⁄4“ wasserführende Teile korrosionsgeschützt Gefäßanschluss aus Edelstahl Membrane nach KTW-C, W 270 Außen-/Innenbeschichtung, innen nach KTW-A kombinierbar mit reflex 'flowjet' Durchströmungsarmatur Typ 'DD 33' mit Befestigungslasche Technische Daten: Typ: DD 12 Nennvolumen: 12 Liter Nutzvolumen max.: 9 Liter zul. Betriebstemperatur: 70 °C zul. Betriebsüberdruck: 10 bar Gasvordruck werksseitig: 4 bar Durchmesser: 280 mm Höhe: 310 mm Leergewicht: 3,7 kg Systemanschluss: G 3⁄4“ RF7308200 Refix DD grün, 10 bar 12 l für Trinkwasser- · Druckerhöhungs- und Wassererwärmungsanlagen nach DIN 1988 · Anschluss aus Edelstahl · durchströmt mit High-Flow-Durchströmungsstern · Membran nach DIN EN 13831/DIN 4807 T5/KTW-C und W 270 · gebaut und geprüft nach DIN 4807 T5 · DIN DVGW Reg.- Weitere technische Eigenschaften: · Druckstufe Flansch sonstige· Enddruck 10,00· Inhalt 12,00l· Mit austauschbarer Membran Nein· Mit Füßen Nein· Nenndurchmesser Ausdehnungsanschluss 3/4 Zoll (20)· Platzierung horizontal Nein· Platzierung vertikal Ja· Rohraußendurchmesser Ausdehnungsanschlus 26,90mm· Max. Mediumtemperatur (Dauerbetrieb) 70,00

Post/DHL, Hermes

Reflex Rohrverbinder REFLEX Membran-Druckausdehnungsgefäß Refix DD 12, grün, 10 bar, 730820
