Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, mit Funksteuerung und elektrischer Klappe, mit Innenabdeckung und zwei integrierten Filtern (G2 + G3), so dass die Luft in beide Richtungen gefiltert wird. Um eine effiziente Lüftung zu erreichen, ist es bei PP45RC Voraussetzung, die Geräte paarweise zu betreiben Die Geräteversion PP 45 RC verfügt über eine elektrische Klappe. Werden die Geräte abgeschaltet (Stufe 0) schließt die Klappe automatisch. Hierbei verbraucht das Gerät keine elektrische Energie. Mit dem Funkschalter DS 45 RC können 5 Lüftungsstufen 15/20/30/36/42 m3/h und 3 Betriebsprogramme (Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb) betrieben werden. Im Auto-Betrieb wird das Fördervolumen stufenlos an den Sensorwert angepasst. Mit dem EnOcean Actor PP45ACT können die PushPull Funkgeräte PP 45 RC mit kabelgebundenen Abluftgeräten (ECA, ER) zu einem Lüftungssystem kombiniert werden Als Alternative zum Funkschalter DS 45 RC bietet die Raumluftsteuerung RLS 45 K in Kombination mit dem EnOcean-Erweiterungsmodul PP 45 EO die einzigartige Möglichkeit, die kabelgebundenen PP 45 K und PP 45 O und die Funkgeräte PP 45 RC miteinander zu verbinden. Mit dieser Steuerungskombination können daher z.B. im Erdgeschoss kabelgebundene Geräte und im 1. Obergeschoss Funkgeräte installiert werden. Das ganze System wird dabei mit einem Tastendruck angesteuert. Elektrischer Anschluss
Kaufen Sie jetzt PP 45 RC Endmontage-Set 0095.0242 von Maico Ventilatoren zum unschlagbaren Preis. Die Luftbude GmbH ist Ihr Experte für moderne Wohnraumlüftungen und überzeugt mit viel Erfahrung, Beratung und Installation von maßgeschneiderten Lüftungslösungen.
Ausführung - Mit Funksteuerung. - Mit elektrischer Klappe.Optionales Zubehör - Mauerblock PP 45 MB - Leistungsteil PP 45 LT - EnOcean-Erweiterungsmodul PP 45 EO - EnOcean-Actor PP 45 ACT - Feuchtesensor PP 45 HYI und PP 45 HY - CO2-Sensor PP 45 CO2 - VOC-Sensor PP 45 VOC - Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2PZulassungen und Zertifikate - DIBt-Zulassung Z-51.3-416. - Prüfbericht nach EN 13141-8. - Eintragung in TZWL Bulletin.Wärmetauscher - Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.Montagehinweise - Montage erfolgt in 2 Schritten: Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. Anschließend folgt die Integration des Endmontage-Sets. Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.Elektrischer Anschluss - Das Gerät wird betriebsfertig montiert geliefert. - Elektrischer Anschluss erfolgt mittels Steckverbindung. - Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen. - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.Kondensatablauf - Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.Besondere Eigenschaften - Die Gerätereihe PP 45 K/O/RC ist die leiseste Gerätereihe auf dem Markt und überzeugt mit den Schalldruckpegelwerten (je Lüftungsstufe und Abstand 1 m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A). - Die Energieeffizienz von zwei Geräten + Steuerung überzeugt mit einem SPI-Wert von max. 0,12 Wh/m3. - Durch die sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A+. - Der Rohreinschub kann werkzeuglos zu Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die zwei Filter sind ebenfalls werkzeuglos wechselbar. - Der Wärmetauscher kann mit Hilfe eines Werkzeugs ebenfalls zu Reinigungszwecken ausgebaut werden. - Die Geräte können in 5 verschiedenen Lüftungsstufen 15/20/30/36/42 m3/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden. - Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.Merkmale - Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (ISO Coarse 30 % (G2) und ISO Coarse 45 % (G3)), so dass die Luft in beide Richtungen gefiltert wird. - Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben. - In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.Notwendiges Zubehör - Rohbauhülse PP 45 RHK oder PP 45 RHL - Außenabdeckung PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR oder PP 45 AKB für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage. - Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC. - Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden. - Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.Artikel:PP 45 RC - Ausführung: Funkversion, elektrische Klappe - Fördervolumen: 15 m3/h / 20 m3/h / 30 m3/h / 36 m3/h / 42 m3/h - SEC average: -39,72 kWh/(m2*a) - Energieeffizienzklasse: A+ - Bemessungsspannung: 230 V - SPI-Wert nach DIN EN 13141-8: 0,12 Wh/m3 - Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W - Schutzart: IP 00 - DIBT-Zulassung: ja - Einbaulage: waagerecht - Systemart: dezentral - Material: Kunststoff - Material Gehäuse: Kunststoff - Material Wärmetauscher: Keramik - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,18 kg - Gewicht mit Verpackung: 3,92 kg - Filterart: Außen- und Abluftfilter - Filterklasse: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3) - Anschlussdurchmesser: 160 mm - Breite: 246 mm - Höhe: 246 mm - Tiefe: 282 mm - Breite mit Verpackung: 260 mm - Höhe mit Verpackung: 247 mm - Tiefe mit Verpackung: 300 mm - Notwendiger Mauerdurchbruch: 162 bis 182 mm - Mindestwandstärke: 265 mm (wenn der Einschub mit Wandhülse bündig ist) - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 84,3 % - Notwendige Raumluftsteuerung: DS 45 RC oder RLS 45 K mit PP 45 EO - Schalldruckpegel: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen - Bewer...
International, Post/DHL, GLS, DPD, Spedition, Versand nach A
Artikelbeschreibung:
Ausführung - Mit Funksteuerung. - Mit elektrischer Klappe.Optionales Zubehör - Mauerblock PP 45 MB - Leistungsteil PP 45 LT - EnOcean-Erweiterungsmodul PP 45 EO - EnOcean-Actor PP 45 ACT - Feuchtesensor PP 45 HYI und PP 45 HY - CO2-Sensor PP 45 CO2 - VOC-Sensor PP 45 VOC - Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2PZulassungen und Zertifikate - DIBt-Zulassung Z-51.3-416. - Prüfbericht nach EN 13141-8. - Eintragung in TZWL Bulletin.Wärmetauscher - Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.Montagehinweise - Montage erfolgt in 2 Schritten: • Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %. • Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten. • Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt. • Anschließend folgt die Integration des Endmontage-Sets. • Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.Elektrischer Anschluss - Das Gerät wird betriebsfertig montiert geliefert. - Elektrischer Anschluss erfolgt mittels Steckverbindung. - Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen. - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.Kondensatablauf - Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.Besondere Eigenschaften - Die Gerätereihe PP 45 K/O/RC ist die leiseste Gerätereihe auf dem Markt und überzeugt mit den Schalldruckpegelwerten (je Lüftungsstufe und Abstand 1 m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A). - Die Energieeffizienz von zwei Geräten + Steuerung überzeugt mit einem SPI-Wert von max. 0,12 Wh/m3. - Durch die sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A+. - Der Rohreinschub kann werkzeuglos zu Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die zwei Filter sind ebenfalls werkzeuglos wechselbar. - Der Wärmetauscher kann mit Hilfe eines Werkzeugs ebenfalls zu Reinigungszwecken ausgebaut werden. - Die Geräte können in 5 verschiedenen Lüftungsstufen 15/20/30/36/42 m3/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden. - Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.Merkmale - Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (ISO Coarse 30 % (G2) und ISO Coarse 45 % (G3)), so dass die Luft in beide Richtungen gefiltert wird. - Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben. - In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.Notwendiges Zubehör - Rohbauhülse PP 45 RHK oder PP 45 RHL - Außenabdeckung PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR oder PP 45 AKB für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage. - Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC. - Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden. - Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.Artikel:PP 45 RC - Ausführung: Funkversion, elektrische Klappe - Fördervolumen: 15 m3/h / 20 m3/h / 30 m3/h / 36 m3/h / 42 m3/h - SEC average: -39,72 kWh/(m2*a) - Energieeffizienzklasse: A+ - Bemessungsspannung: 230 V - SPI-Wert nach DIN EN 13141-8: 0,12 Wh/m3 - Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W - Schutzart: IP 00 - DIBT-Zulassung: ja - Einbaulage: waagerecht - Systemart: dezentral - Material: Kunststoff - Material Gehäuse: Kunststoff - Material Wärmetauscher: Keramik - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,18 kg - Gewicht mit Verpackung: 3,92 kg - Filterart: Außen- und Abluftfilter - Filterklasse: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3) - Anschlussdurchmesser: 160 mm - Breite: 246 mm - Höhe: 246 mm - Tiefe: 282 mm - Breite mit Verpackung: 260 mm - Höhe mit Verpackung: 247 mm - Tiefe mit Verpackung: 300 mm - Notwendiger Mauerdurchbruch: 162 bis 182 mm - Mindestwandstärke: 265 mm (wenn der Einschub mit Wandhülse bündig ist) - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 84,3 % - Notwendige Raumluftsteuerung: DS 45 RC oder RLS 45 K mit PP 45 EO - Schalldruckpegel: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 51 dB / gemessen mit PP 45 LE und Klappe geschlossen, 51 dB gemessen mit PP45 AE, 2x PP45 SE, Klappe geschlossen, 46 dB gemessen mit PP45 LE, PP45 LEW90, Klappe offen - Zulassungsnummer: Z-51.3-416 / Z-51.3-416 - Art der Lüftung: dezentrale Zu- und Abluft - WRG über: sonstige - Wärmebereitstellungsgrad: 84,3 %

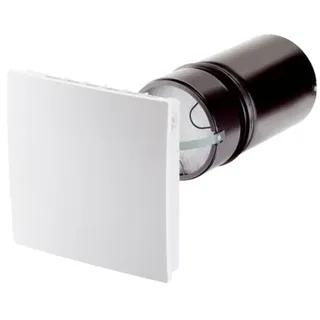

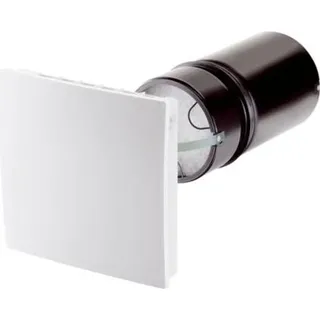

Endmontage-Set für Einzelraumlüftungsgerät PushPull 45 K mit Wärmerückgewinnung, bestehend aus Ventilator, Keramik-Wärmetauscher, Innenabdeckung mit Funksteuerung und Klappenantrieb, 1 x ISO Coarse 30 % (G2) Filter und 1 x ISO Coarse 45 % (G3) Filter, Vers Artikel: PP 45 RC. Fördervolumen: 15 m3/h / 20 m3/h / 30 m3/h / 36 m3/h / 42 m3/h. Energieeffizienzklasse: A+. Bemessungsspannung: 230 V. SPI-Wert nach DIN EN 13141-8: 0,12 Wh/m3. Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W. Schutzart: IP 00. DIBT-Zulassung: ja. Einbaulage: waagerecht. Systemart: dezentral. Material: Kunststoff. Material Gehäuse: Kunststoff. Material Wärmetauscher: Keramik. Farbe: verkehrsweiß, ähnlich RAL 9016. Gewicht: 3,178 kg. Gewicht mit Verpackung: 3,92 kg. Filterart: Außen- und Abluftfilter. Filterklasse: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3). Anschlussdurchmesser: 160 mm. Breite: 246 mm. Höhe: 246 mm. Tiefe: 282 mm. Breite mit Verpackung: 260 mm. Höhe mit Verpackung: 247 mm. Tiefe mit Verpackung: 300 mm. Notwendiger Mauerdurchbruch: 162 bis 182 mm. Wandstärke: 265 mm (wenn der Einschub mit Wandhülse bündig ist) / 500 mm. Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 84,3 %. Notwendige Raumluftsteuerung: DS 45 RC oder RLS 45 K mit PP 45 EO. Schalldruckpegel: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen. Bewertete max. Element-Normschallpegeldifferenz Dn,w: 51 dB / 51 dB / 46 dB / gemessen mit PP 45 LE und Klappe geschlossen / gemessen mit PP45 AE, 2x PP45 SE, Klappe geschlossen / gemessen mit PP45 LE, PP45 LEW90, Klappe offen. Zulassungsnummer: Z-51.3-416. Verpackungseinheit: 1 Stück. Art der Lüftung: dezentrale Zu- und Abluft. WRG über: sonstige. Wärmebereitstellungsgrad: 84,3 %.
